Ignorierte Betonschäden in Abwasseranlagen führen früher oder später zu erheblichen Folgeschäden: Undichtigkeiten, Einsturzgefahr und kostspielige Sanierungen sind die typischen Konsequenzen. Was als kleiner Riss beginnt, kann sich durch die aggressive chemische Umgebung in Kläranlagen und Kanälen rasant ausweiten. Dieser Artikel beantwortet die wichtigsten Fragen rund um Entstehung, Erkennung und Behebung von Betonschäden in der Abwasserwirtschaft.
Wie entstehen Betonschäden in Abwasseranlagen?
Betonschäden in Abwasseranlagen entstehen vor allem durch chemische, biologische und mechanische Einwirkungen, denen die Bauwerke dauerhaft ausgesetzt sind. Die Kombination dieser Belastungen macht Abwasserbauwerke besonders anfällig und unterscheidet sie grundlegend von anderen Betonkonstruktionen.
Ein zentraler Mechanismus ist der sogenannte biogene Schwefelsäureangriff: Bestimmte Bakterien zersetzen organische Substanzen im Abwasser und produzieren dabei Schwefelwasserstoff. Dieser wird an der Oberfläche des Betons zu Schwefelsäure umgewandelt, die den Zementstein schrittweise auflöst. Dieser Prozess ist in schlecht belüfteten Kanalhaltungen und Pumpwerksschächten besonders ausgeprägt.
Hinzu kommen mechanische Belastungen durch Strömungsdruck, Verkehrslasten von oben sowie Setzungen im Baugrund. Auch Temperaturschwankungen, Frost-Tau-Wechsel und der Angriff durch aggressive Abwasserinhaltsstoffe aus industriellen Einleitungen tragen zur Schädigung bei. In der Summe ergibt sich ein komplexes Schadensbild, das fachkundige Bewertung erfordert.
Welche Folgen hat es, wenn Betonschäden nicht behoben werden?
Werden Betonschäden in Abwasseranlagen nicht behoben, drohen schwerwiegende technische, ökologische und wirtschaftliche Folgen. Undichte Kanäle und Schächte können Schadstoffe ins Grundwasser einleiten, Böden kontaminieren und die öffentliche Infrastruktur gefährden. Die Kosten einer späten Sanierung übersteigen die einer frühzeitigen Instandsetzung in der Regel um ein Vielfaches.
Konkret können folgende Schäden eintreten:
- Exfiltration: Abwasser tritt aus undichten Kanälen aus und verunreinigt Boden und Grundwasser.
- Infiltration: Fremdwasser dringt in die Kanalisation ein, erhöht das Abwasservolumen und belastet Kläranlagen unnötig.
- Strukturversagen: Fortgeschrittene Korrosion kann zum Einsturz von Schächten oder Kanalhaltungen führen, was Straßen und Gebäude gefährdet.
- Betriebsunterbrechungen: Havariefälle erfordern aufwendige Notmaßnahmen und verursachen ungeplante Ausfallzeiten.
- Rechtliche Konsequenzen: Betreiber von Abwasseranlagen sind gemäß den wasserrechtlichen Bestimmungen zur Instandhaltung verpflichtet. Unterlassene Maßnahmen können zu Bußgeldern und Haftungsansprüchen führen.
Wann wird aus einem kleinen Riss ein teures Sanierungsprojekt?
Ein kleiner Riss wird dann zum teuren Sanierungsprojekt, wenn er unbemerkt bleibt und die zugrunde liegenden chemischen oder mechanischen Schadensprozesse ungehindert weiterwirken. Erfahrungsgemäß beschleunigt sich der Schadensfortschritt, sobald die Betondeckung durchbrochen ist und die Bewehrung oder der Untergrund angegriffen werden.
Der entscheidende Wendepunkt liegt oft darin, ob ein Schaden rechtzeitig erkannt und klassifiziert wird. Oberflächliche Risse ohne Tiefenwirkung lassen sich häufig mit verhältnismäßig geringem Aufwand instand setzen. Sobald jedoch Hohlräume, freiliegende Bewehrung, Ausbrüche oder strukturelle Instabilitäten vorliegen, steigen Aufwand und Kosten erheblich.
Ein weiterer Faktor ist die Zugänglichkeit des Schadens. Schäden in begehbaren Kanälen oder Schächten sind einfacher zu behandeln als solche in kleinen, nicht begehbaren Leitungsabschnitten, wo nur Spezialverfahren zum Einsatz kommen können. Regelmäßige Zustandserfassungen helfen dabei, diesen Wendepunkt zu vermeiden und rechtzeitig zu handeln. Mehr zu den relevanten Arbeitsbereichen der Abwasserwirtschaft zeigt ein Blick auf die planerischen Leistungsfelder, die dabei eine Rolle spielen.
Wie erkennt man kritische Betonschäden in der Kanalisation?
Kritische Betonschäden in der Kanalisation erkennt man durch eine systematische Zustandserfassung, die visuelle Inspektion, Kamerabefahrung und gegebenenfalls zerstörungsfreie Prüfverfahren kombiniert. Sichtbare Anzeichen wie Risse, Ausbrüche, Kalkablagerungen und freiliegende Bewehrung sind erste Indikatoren, die eine genauere Untersuchung erfordern.
In der Praxis haben sich folgende Erkennungsmerkmale bewährt:
- Risse und Fugenversätze: Längs- und Querrisse sowie versetzte Rohrverbindungen deuten auf Setzungen oder Druckbelastungen hin.
- Betonkorrosion: Mürber, weicher oder körniger Beton an der Innenwandung ist ein typisches Zeichen für biogenen Säureangriff.
- Inkrustationen und Ablagerungen: Kalk- und Fettablagerungen können Schäden überdecken und die Hydraulik beeinträchtigen.

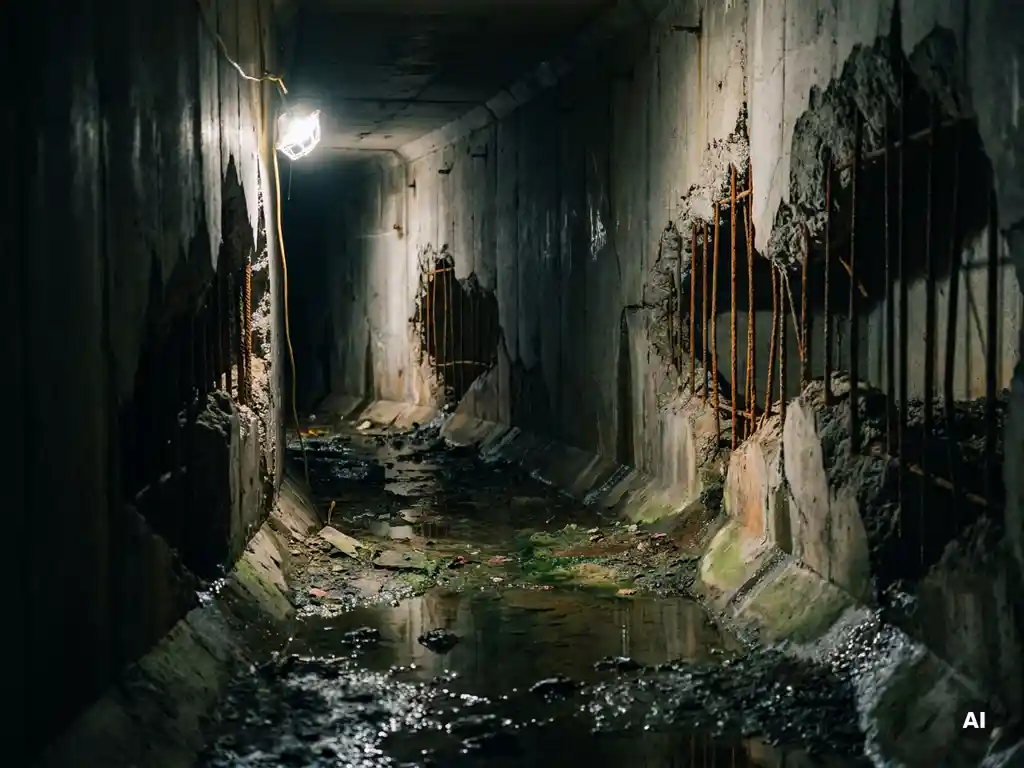

- Freiliegende Bewehrung: Wenn Stahlbewehrung sichtbar ist, ist die Betondeckung bereits vollständig zerstört.
- Undichtigkeiten: Wassereintritte oder austretende Feuchtigkeit an Schachtwandungen und Rohrverbindungen signalisieren Dichtheitsprobleme.
Gemäß den geltenden technischen Regelwerken, etwa den DWA-Richtlinien zur Kanalinspektion, sind Betreiber angehalten, ihre Anlagen in regelmäßigen Abständen zu inspizieren und die Ergebnisse zu dokumentieren. Die Klassifizierung der Schäden bildet anschließend die Grundlage für die Sanierungsplanung.
Welche Sanierungsverfahren gibt es für beschädigte Betonbauwerke?
Für die Betonsanierung in Abwasseranlagen stehen verschiedene Verfahren zur Verfügung, die je nach Schadensausmaß, Zugänglichkeit und Bauwerkstyp ausgewählt werden. Die Bandbreite reicht von lokalen Instandsetzungsmaßnahmen bis hin zur vollständigen Erneuerung von Kanalhaltungen oder Schachtbauwerken.
Verfahren für Schächte und Behälter
Bei Schächten, Pumpwerken und Kläranlagenbecken kommen häufig mineralische Spritzmörtel, Beschichtungssysteme auf Epoxidharz- oder Polyurethanbasis sowie Vorsatzschalen zum Einsatz. Diese Verfahren stellen die Dichtheit wieder her, schützen den Beton vor weiterer Korrosion und verlängern die Nutzungsdauer erheblich. Voraussetzung ist stets eine gründliche Untergrundvorbereitung, um eine dauerhaft haftende Verbindung zu gewährleisten.
Verfahren für Kanalhaltungen
In nicht begehbaren oder schwer zugänglichen Kanälen werden häufig grabenlose Sanierungsverfahren eingesetzt. Dazu gehören das Schlauchlining (Inliner-Verfahren), bei dem ein mit Kunstharz getränkter Schlauch in den bestehenden Kanal eingezogen und ausgehärtet wird, sowie die Robotertechnik für punktuelle Ausbesserungen. In begehbaren Kanälen sind auch manuelle Instandsetzungsarbeiten mit speziellen Mörtelsystemen möglich. Die Wahl des Verfahrens hängt von der Schadensklasse, dem Rohrdurchmesser und den betrieblichen Randbedingungen ab.
Wie lassen sich Betonschäden in Abwasseranlagen langfristig verhindern?
Betonschäden in Abwasseranlagen lassen sich langfristig verhindern, indem man auf eine schadensresistente Planung, regelmäßige Inspektion und konsequente Instandhaltung setzt. Prävention ist dabei deutlich wirtschaftlicher als reaktive Sanierung und verlängert die Lebensdauer der Anlagen erheblich.
Folgende Maßnahmen haben sich in der Praxis bewährt:
- Materialauswahl bei Neubau und Sanierung: Der Einsatz sulfatresistenter Zemente, beschichteter Betonoberflächen oder alternativer Werkstoffe wie Kunststoff oder Steinzeug kann die chemische Widerstandsfähigkeit deutlich erhöhen.
- Belüftung und Betriebsführung: Eine gute Belüftung von Kanälen und Schächten reduziert die Konzentration von Schwefelwasserstoff und verlangsamt den biogenen Angriff.
- Regelmäßige Inspektion: Systematische Zustandserfassungen in festgelegten Intervallen ermöglichen es, Schäden frühzeitig zu erkennen, bevor sie sich ausweiten.
- Zustandsorientierte Instandhaltung: Auf Basis der Inspektionsergebnisse lassen sich Sanierungsmaßnahmen priorisieren und wirtschaftlich planen, statt auf Havariefälle zu reagieren.
- Digitale Zustandsdokumentation: Moderne Planungs- und Dokumentationswerkzeuge, etwa im Rahmen von Building Information Modeling, unterstützen die langfristige Verwaltung von Anlagenzuständen und erleichtern die Planung zukünftiger Maßnahmen.
Wie die atd GmbH bei der Betonsanierung in Abwasseranlagen unterstützt
Die atd GmbH ist als Ingenieurbüro für Planungsaufgaben in der Abwasserwirtschaft auf die Konzeption und Planung von Betonsanierungsmaßnahmen spezialisiert. Wir unterstützen Kommunen, Zweckverbände und industrielle Betreiber dabei, Betonschäden systematisch zu bewerten und wirtschaftlich sinnvolle Sanierungsstrategien zu entwickeln. Die praktische Umsetzung der Maßnahmen, wie etwa Kanaluntersuchungen oder die Bauausführung, erfolgt durch spezialisierte Fachfirmen, die wir im Rahmen unserer Bauüberwachung begleiten.
Unsere Leistungen im Bereich Betonsanierung umfassen unter anderem:
- Planung und Konzeption von Instandsetzungsmaßnahmen für Kanäle, Schächte, Pumpwerke und Kläranlagenbecken
- Erstellung von Sanierungskonzepten auf Basis vorhandener Inspektionsdaten und Zustandsberichte
- Ausschreibung und Vergabe von Sanierungsleistungen an ausführende Fachfirmen
- Bauüberwachung und Qualitätssicherung während der Sanierungsmaßnahmen
- Beratung zur langfristigen Instandhaltungsstrategie und Prävention weiterer Schäden
Mit jahrzehntelanger Erfahrung und einem herstellerunabhängigen Beratungsansatz entwickeln wir für jeden Auftraggeber eine maßgeschneiderte Lösung. Kontaktieren Sie uns und erfahren Sie, wie wir Ihre Abwasseranlage langfristig schützen können.
