Das richtige Sanierungsverfahren für Betonbauteile wählt man auf Basis einer systematischen Schadensanalyse: Art, Ausmaß und Ursache des Schadens bestimmen, ob Reprofilierung, Beschichtung, Rissinjektion oder eine Kombination dieser Methoden zum Einsatz kommt. Entscheidend ist, dass das Verfahren nicht nur den sichtbaren Schaden behebt, sondern auch die Ursache dauerhaft beseitigt. Die folgenden Fragen und Antworten führen Sie durch die wichtigsten Aspekte der Betoninstandsetzung Schritt für Schritt.
Welche Sanierungsverfahren gibt es für Betonbauteile?
Für die Betonsanierung stehen im Wesentlichen drei Hauptverfahren zur Verfügung: die Reprofilierung zur Wiederherstellung der Betongeometrie, die Beschichtung zum Schutz vor chemischen und mechanischen Einwirkungen sowie die Rissinjektion zur Stabilisierung gerissener Bereiche. Ergänzend kommen kathodischer Korrosionsschutz und Oberflächenschutzsysteme zum Einsatz.
Jedes dieser Verfahren hat seinen spezifischen Anwendungsbereich. In der Praxis werden sie häufig kombiniert, weil ein geschädigtes Bauteil selten nur eine Schadensart aufweist. Besonders bei Bauwerken der Abwasserwirtschaft, wie Kläranlagen, Regenüberlaufbecken oder Pumpwerken, sind die Anforderungen hoch: Der Beton ist dort gleichzeitig mechanischen Belastungen, aggressiven Medien und wechselnden Wasserständen ausgesetzt.
- Reprofilierung: Wiederaufbau von abgeplatzten oder korrodierten Betonbereichen mit mineralischen oder kunststoffvergüteten Mörteln
- Beschichtung: Auftrag von Schutzschichten auf Epoxidharzbasis, Polyurethan oder zementgebundenen Systemen
- Rissinjektion: Verfüllung von Rissen mit Epoxidharz, Polyurethan oder Zementleim zur Stabilisierung oder Abdichtung
- Oberflächenschutzsysteme: Hydrophobierung, Imprägnierung oder Versiegelung zur Vorbeugung künftiger Schäden
Wie wird der Schaden an Betonbauteilen vor der Sanierung bewertet?

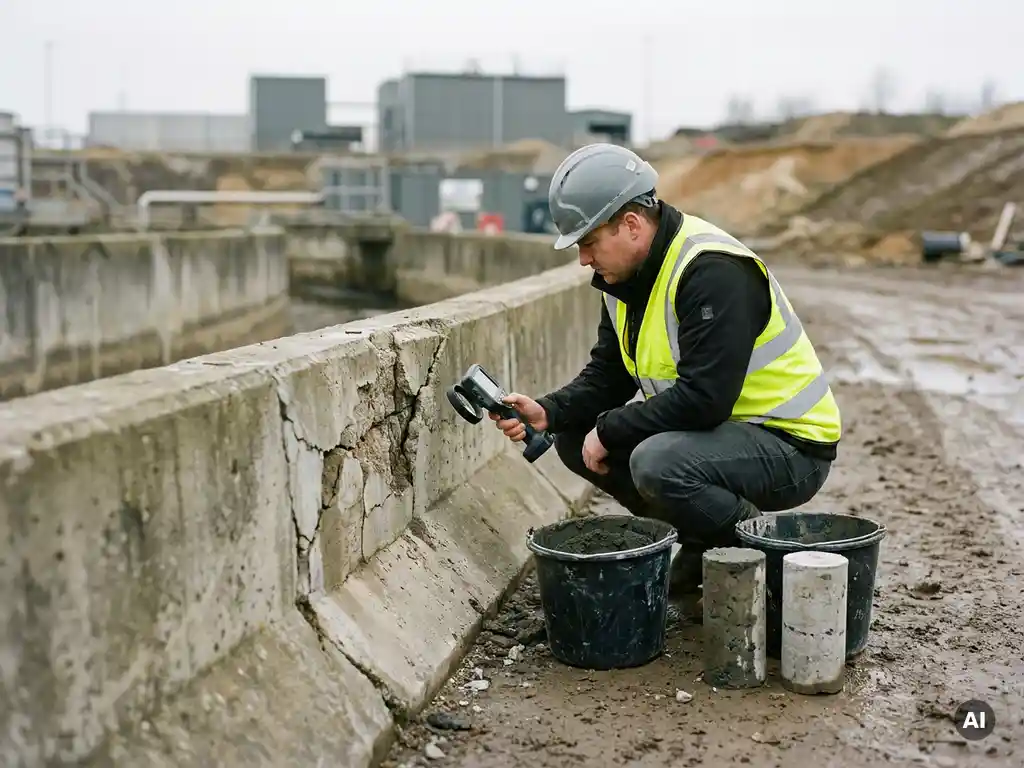

Vor jeder Betonsanierung steht eine strukturierte Schadensbewertung, die den Ist-Zustand des Bauteils vollständig erfasst. Dazu gehören visuelle Inspektion, Klopfprobe, Carbonatisierungsmessung, Chloridgehaltsmessung und bei Bedarf Bohrkernentnahmen zur Laboranalyse. Erst auf dieser Basis lässt sich das geeignete Sanierungsverfahren zuverlässig festlegen.
Die Bewertung folgt in Deutschland einem klar strukturierten Ablauf, der in den einschlägigen technischen Regelwerken beschrieben ist. Zunächst wird die Schadensart klassifiziert: Handelt es sich um Betonkorrosion durch Carbonatisierung, Chloridangriff, biogene Schwefelsäurekorrosion oder mechanischen Verschleiß? Jede Ursache erfordert ein anderes Vorgehen.
Besonders wichtig ist die Unterscheidung zwischen statisch relevantem und rein optischem Schaden. Oberflächliche Abwitterungen erfordern eine andere Reaktion als Schäden, die die Bewehrung freilegen oder die Tragfähigkeit beeinflussen. Eine fundierte Zustandserfassung schützt vor Unter- wie auch vor Übersanierung und spart langfristig Kosten.
Was ist der Unterschied zwischen Reprofilierung und Beschichtung?
Reprofilierung und Beschichtung verfolgen unterschiedliche Ziele: Die Reprofilierung stellt die ursprüngliche Geometrie und Substanz eines geschädigten Betonbauteils wieder her, während die Beschichtung das intakte oder reprofilierte Bauteil dauerhaft vor weiteren Angriffen schützt. Beide Verfahren ergänzen sich und werden häufig gemeinsam eingesetzt.
Reprofilierung: Substanz wiederherstellen
Bei der Reprofilierung werden geschädigte oder fehlende Betonbereiche mit geeigneten Mörtelsystemen aufgebaut. Voraussetzung ist, dass der verbleibende Untergrund tragfähig und ausreichend vorbereitet ist. Loser Beton wird entfernt, die Oberfläche gereinigt und aufgeraut, freiliegende Bewehrung wird von Korrosion befreit und mit Korrosionsschutz behandelt. Erst dann wird der Reprofilierungsmörtel lagenweise aufgebracht.
Beschichtung: Schutz vor künftigen Schäden
Beschichtungen bilden eine Barriere zwischen dem Beton und angreifenden Medien. In der Abwasserwirtschaft sind das häufig Schwefelwasserstoff, biogene Säuren oder aggressive Abwässer. Die Auswahl des Beschichtungssystems richtet sich nach dem chemischen Angriffspotenzial, der mechanischen Beanspruchung und den Temperaturverhältnissen. Kunststoffbeschichtungen auf Epoxidharzbasis sind besonders beständig gegenüber biogener Schwefelsäurekorrosion.
Wann ist eine Rissinjektion das richtige Verfahren?
Eine Rissinjektion ist das richtige Verfahren, wenn Risse im Beton die Tragfähigkeit gefährden, Wasser eindringen lassen oder die Dauerhaftigkeit des Bauteils beeinträchtigen. Sie kommt sowohl bei ruhenden als auch bei beweglichen Rissen zum Einsatz, wobei das Injektionsmittel je nach Risstyp und Ziel der Maßnahme sorgfältig ausgewählt werden muss.
Grundsätzlich unterscheidet man zwei Ziele der Rissinjektion:
- Kraftschlüssige Injektion: Mit Epoxidharz werden Risse dauerhaft verklebt, um die ursprüngliche Tragfähigkeit wiederherzustellen. Dieses Verfahren eignet sich nur für ruhende Risse ohne Restfeuchte.
- Dehnfähige Injektion: Mit Polyurethanharzen oder elastischen Materialien werden bewegliche Risse abgedichtet, ohne sie zu versteifen. Das ist bei wasserführenden oder setzungsaktiven Rissen sinnvoll.
Vor der Injektion muss die Rissursache bekannt sein. Wird nur der Riss behandelt, ohne die Ursache zu beseitigen, entstehen neue Risse in kurzer Zeit. Gerade bei Bauwerken im Grundwasserbereich oder bei Druckwasser ist eine sorgfältige Planung der Injektionsmaßnahme unerlässlich.
Welche Normen und Richtlinien gelten für die Betoninstandsetzung?
Die Betoninstandsetzung in Deutschland unterliegt einem klar geregelten normativen Rahmen. Maßgeblich sind die europäischen Normen zur Instandhaltung von Betontragwerken sowie die Regelwerke der Deutschen Vereinigung für Wasserwirtschaft, Abwasser und Abfall (DWA). Diese Vorgaben definieren Anforderungen an Materialien, Verfahren und die Qualifikation der ausführenden Unternehmen.
Für Bauwerke der Abwasserwirtschaft gelten zusätzlich spezifische technische Regelwerke, die etwa Anforderungen an die chemische Beständigkeit von Beschichtungssystemen oder die Dichtheit von Betonbauteilen festlegen. Wer Instandsetzungsmaßnahmen plant, sollte sich an diesen Regelwerken orientieren, da sie auch die Grundlage für Ausschreibungen und die Abnahme von Sanierungsarbeiten bilden.
Darüber hinaus sind bei öffentlichen Bauwerken häufig vergaberechtliche Anforderungen und baurechtliche Genehmigungen zu berücksichtigen. Die Einhaltung der geltenden technischen Regelwerke ist nicht nur eine Frage der Qualität, sondern auch der rechtlichen Absicherung für Auftraggeber und planende Ingenieure.
Wann sollte man einen Ingenieur für die Sanierungsplanung hinzuziehen?
Einen Ingenieur sollte man immer dann hinzuziehen, wenn die Schadensursache nicht eindeutig ist, statisch relevante Bauteile betroffen sind, öffentliche Mittel eingesetzt werden oder die Maßnahme ausgeschrieben werden muss. Auch bei Bauwerken mit besonderen Anforderungen, wie Kläranlagen, Regenüberlaufbecken oder Pumpwerken, ist ingenieurmäßige Planung unverzichtbar.
Ein erfahrener Ingenieur bringt mehrere entscheidende Vorteile mit:
- Systematische Schadensdiagnose auf Basis anerkannter Prüfverfahren
- Auswahl des technisch und wirtschaftlich optimalen Sanierungsverfahrens
- Erstellung normkonformer Ausschreibungsunterlagen
- Bauüberwachung und Qualitätssicherung während der Ausführung
- Dokumentation der durchgeführten Maßnahmen für spätere Nachweise
Gerade bei komplexen Schadensfällen oder wenn mehrere Verfahren kombiniert werden müssen, zahlt sich die Einbindung eines Fachplaners aus. Die Kosten für Ingenieurleistungen amortisieren sich in der Regel durch die Vermeidung von Fehlentscheidungen und die längere Lebensdauer der sanierten Bauteile. Informieren Sie sich frühzeitig über die Arbeitsbereiche spezialisierter Ingenieurbüros, um die richtige Unterstützung zu finden.
Wie die atd GmbH bei der Sanierungsplanung unterstützt
Die atd GmbH ist ein auf Abwasserwirtschaft spezialisiertes Ingenieurbüro mit langjähriger Erfahrung in der Planung von Betoninstandsetzungsmaßnahmen. Als herstellerunabhängiges Planungsbüro beraten wir objektiv und lösungsorientiert, welches Sanierungsverfahren für Ihr Bauwerk am besten geeignet ist. Unsere Leistungen umfassen:
- Beratung zur Schadensdiagnose und Verfahrensauswahl bei der Betonsanierung
- Planung und Konzeption von Instandsetzungsmaßnahmen für Bauwerke der Abwasserwirtschaft, wie Kläranlagen, Pumpwerke und Regenüberlaufbecken
- Erstellung normkonformer Ausschreibungsunterlagen gemäß den geltenden technischen Regelwerken
- Bauüberwachung und Qualitätssicherung der durch Fachfirmen ausgeführten Sanierungsarbeiten
- Dokumentation und Nachweisführung für Auftraggeber und Behörden
Die praktische Ausführung der Sanierungsarbeiten, wie das Aufbringen von Beschichtungen, Injektionsarbeiten oder Reprofilierungen, erfolgt durch spezialisierte Fachfirmen. Wir begleiten diesen Prozess planerisch und überwachend, damit die Maßnahmen dauerhaft wirken und den geltenden Normen entsprechen. Kontaktieren Sie uns, um gemeinsam die optimale Lösung für Ihr Sanierungsprojekt zu entwickeln, und erfahren Sie mehr über unsere Leistungen auf der Kontaktseite.
