Die Betonsanierung bei Abwasseranlagen umfasst die systematische Erfassung von Schäden an Betonbauwerken sowie deren gezielte Instandsetzung mit chemisch beständigen Materialien und Beschichtungssystemen. Entscheidend ist dabei, dass die aggressiven Bedingungen im Abwasserbereich besondere Anforderungen an Planung, Materialauswahl und Ausführung stellen. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Ursachen, Verfahren und Zuständigkeiten bei der Betonsanierung von Kläranlagen und Kanalbauwerken.
Warum greift Abwasser Beton so stark an?
Abwasser greift Beton so stark an, weil es eine Kombination aus chemischen, biologischen und mechanischen Angriffsmechanismen entfaltet, die gemeinsam den alkalischen Zementstein zersetzen. Besonders wirksam ist dabei die biogene Schwefelsäurekorrosion, bei der Mikroorganismen Schwefelwasserstoff in Schwefelsäure umwandeln, die den Beton von innen heraus auflöst.
Im Einzelnen spielen folgende Faktoren eine Rolle:
- Biogene Schwefelsäurekorrosion: Schwefelwasserstoff entsteht im Abwasser durch anaerobe Bakterien. An der Betonoberfläche wird er durch schwefeloxidierende Bakterien zu Schwefelsäure umgewandelt, die den pH-Wert an der Oberfläche auf unter 1 senken kann.
- Chemischer Angriff durch gelöste Stoffe: Sulfate, Chloride, organische Säuren und aggressive Kohlensäure lösen den Kalkstein im Zementstein auf und führen zu Auslaugung und Quellen.
- Biologisches Wachstum: Algen, Pilze und Bakterien besiedeln feuchte Betonoberflächen und erzeugen lokale Säuremilieus.
- Mechanische Beanspruchung: Strömungskräfte, Ablagerungen und Reinigungsarbeiten verstärken die chemisch geschwächten Stellen zusätzlich.
Diese Wechselwirkung macht Abwasserbauwerke zu besonders anspruchsvollen Konstruktionen, deren Betonschutz regelmäßig überprüft und erneuert werden muss.
Welche Schäden entstehen typischerweise an Betonbauwerken in Kläranlagen?
An Betonbauwerken in Kläranlagen entstehen typischerweise Oberflächenkorrosion, Rissbildung, Betonabplatzungen, Bewehrungskorrosion und Querschnittsverluste. Diese Schäden treten vor allem in Bereichen auf, die dauerhaft mit Abwasser, Faulgas oder aggressiven Schlämmen in Berührung kommen, wie Faulbehälter, Vorklärbecken, Kanäle und Pumpwerke.
Im Einzelnen lassen sich folgende Schadensbilder unterscheiden:
- Oberflächenkorrosion und Auflösung: Der Zementstein wird durch Säuren chemisch abgebaut, die Oberfläche wird weich, mürbe und verliert ihre Festigkeit.
- Risse und Fugenundichtigkeiten: Setzungen, Temperaturwechsel oder unzureichende Konstruktion führen zu Rissen, durch die Abwasser eindringt und den Bewehrungsstahl erreicht.
- Bewehrungskorrosion: Sobald Feuchtigkeit und Chloride den Stahl erreichen, rosten die Bewehrungseisen. Der entstehende Rost hat ein größeres Volumen als der ursprüngliche Stahl und sprengt den Beton von innen auf.
- Abplatzungen und Hohlstellen: Durch Bewehrungskorrosion oder Frost-Tau-Wechsel lösen sich Betonschichten ab, sogenannte Delaminationen.
- Querschnittsverluste: Bei fortgeschrittener Korrosion kann der tragende Betonquerschnitt so stark reduziert werden, dass die Standsicherheit des Bauwerks gefährdet ist.
Werden diese Schäden nicht rechtzeitig erkannt und behoben, steigen Sanierungsaufwand und Kosten erheblich an. Frühzeitige Inspektion ist daher wirtschaftlich und technisch sinnvoll.
Wie läuft eine Zustandserfassung vor der Betonsanierung ab?
Eine Zustandserfassung vor der Betonsanierung läuft in mehreren strukturierten Schritten ab: Sichtprüfung, zerstörungsfreie Prüfmethoden, Entnahme von Bohrkernen sowie Laboranalysen. Ziel ist es, den genauen Umfang und die Tiefe der Schäden zu ermitteln, um ein passendes Instandsetzungskonzept entwickeln zu können.
Typische Schritte der Zustandserfassung sind:
- Visuelle Inspektion: Fachkundige Begutachtung der Oberflächen auf sichtbare Risse, Abplatzungen, Verfärbungen und Ausblühungen.
- Karbonatisierungstiefenmessung: Mit Phenolphthalein-Lösung wird geprüft, wie weit die Karbonatisierung in den Beton vorgedrungen ist und ob der Bewehrungsstahl bereits gefährdet ist.
- Chloridgehaltsmessung: Bohrmehl aus verschiedenen Tiefen wird entnommen und auf Chloridkonzentrationen untersucht, um das Korrosionsrisiko für die Bewehrung zu bestimmen.
- Druckfestigkeitsprüfung: Bohrkerne oder Rückprallhammer geben Auskunft über die verbleibende Festigkeit des Betons.
- Bewehrungsortung: Elektromagnetische Verfahren zeigen Lage, Überdeckung und Zustand der Bewehrungseisen.
- Laboranalysen: Entnommene Proben werden auf Sulfatgehalt, pH-Wert und weitere chemische Parameter untersucht.
Die Ergebnisse dieser Untersuchungen bilden die Grundlage für das Instandsetzungskonzept und die Auswahl geeigneter Sanierungsverfahren.
Welche Verfahren werden bei der Betonsanierung von Abwasseranlagen eingesetzt?
Bei der Betonsanierung von Abwasseranlagen werden je nach Schadensumfang und Bauteiltyp verschiedene Verfahren eingesetzt: Betonersatzsysteme auf Mörtel- oder Spritzbetonbasis, Beschichtungssysteme aus Epoxidharz oder Polyurethan sowie Inliner-Verfahren für Kanäle. Entscheidend ist, dass alle eingesetzten Materialien dauerhaft chemisch beständig gegenüber den spezifischen Angriffsstoffen im Abwasser sind.

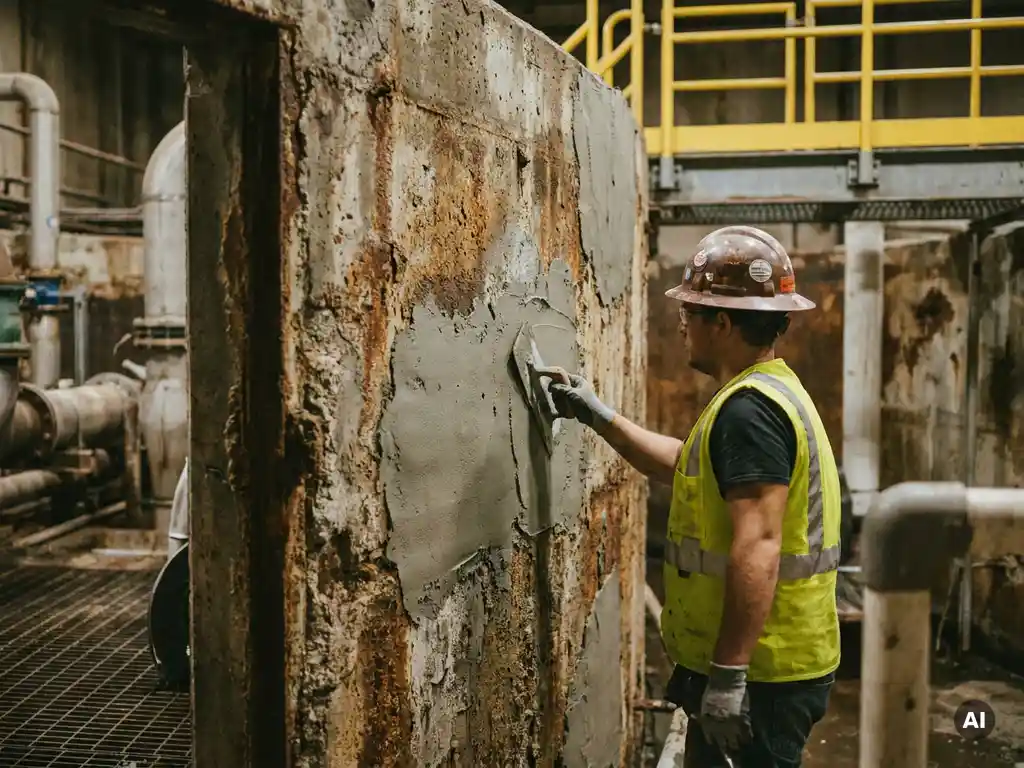

Betonersatz und Reprofilierung
Wo der Beton substanziell geschädigt ist, wird zunächst der schadhafte Bereich abgetragen, die Bewehrung freigelegt, gereinigt und mit Korrosionsschutz versehen. Anschließend wird der Querschnitt mit zementgebundenen oder kunststoffvergüteten Mörteln reprofiliert. Diese Systeme müssen auf den vorhandenen Untergrund abgestimmt sein und werden in der Regel schichtweise aufgetragen.
Beschichtungen und Versiegelungen
Für den Schutz vor weiteren chemischen Angriffen werden Beschichtungssysteme aufgebracht, die eine dichte Barriere zwischen Beton und Abwasser bilden. Häufig eingesetzte Materialien sind Epoxidharzprodukte, Polyurethanharze oder Polymerbeton. Die Schichtdicke und das Applikationsverfahren richten sich nach der chemischen Belastung und den baulichen Gegebenheiten. Besonders in Faulbehältern und Belebungsbecken kommen rissüberbrückende Systeme zum Einsatz.
Kanalsanierung durch Inliner und Kurzliner
Für Kanäle und Leitungen bieten grabenlose Verfahren eine wirtschaftliche Alternative zur offenen Bauweise. Schlauchliner, Kurzliner oder Roboterapplikationen ermöglichen die Sanierung des Kanalquerschnitts ohne aufwendige Erdarbeiten. Diese Methoden sind besonders dann sinnvoll, wenn der Kanal unter befahrenen Straßen oder schwer zugänglichem Gelände liegt. Mehr zu den verschiedenen Arbeitsbereichen der Abwassertechnik finden Sie auf den Fachseiten.
Welche Normen und Regelwerke gelten für die Betoninstandsetzung im Abwasserbereich?
Für die Betoninstandsetzung im Abwasserbereich gelten technische Regelwerke der DWA (Deutsche Vereinigung für Wasserwirtschaft, Abwasser und Abfall) sowie die allgemeinen Instandsetzungsregeln für Betonbauwerke. Diese Regelwerke legen fest, wie Zustandserfassung, Materialauswahl und Ausführung zu erfolgen haben, um eine dauerhaft wirksame und normkonforme Sanierung sicherzustellen.
Relevant sind unter anderem:
- DWA-Regelwerke: Sie definieren die Anforderungen an Dichtheit, Materialbeständigkeit und Ausführungsqualität für Abwasserbauwerke und Kanalnetze.
- Instandsetzungsregeln für Betonbauwerke: Die europäisch harmonisierten Normen für Betonreparatur regeln Planung, Ausführung und Qualitätssicherung von Instandsetzungsmaßnahmen und unterscheiden verschiedene Prinzipien je nach Schadensursache.
- Produktnormen: Eingesetzte Instandsetzungsmörtel und Beschichtungssysteme müssen den geltenden technischen Anforderungen entsprechen und für den Kontakt mit Abwasser zugelassen sein.
- Wasserrechtliche Bestimmungen: Dichtheitsnachweise und Dokumentationspflichten ergeben sich aus den wasserrechtlichen Vorgaben der Länder und des Bundes.
Die Einhaltung dieser Regelwerke ist nicht nur technisch notwendig, sondern auch Voraussetzung für die Abnahme durch Aufsichtsbehörden und die langfristige Betriebssicherheit der Anlage.
Wann sollte man einen Ingenieur für die Betonsanierung hinzuziehen?
Einen Ingenieur für die Betonsanierung sollte man hinzuziehen, sobald mehr als oberflächliche Schäden vorliegen, die Standsicherheit eines Bauwerks betroffen sein könnte oder eine normkonforme Planung und Ausschreibung erforderlich ist. Bei Abwasserbauwerken ist dies praktisch immer der Fall, da die Schadensursachen komplex und die Anforderungen an Materialien und Ausführung hoch sind.
Konkrete Situationen, in denen fachliche Planung unbedingt erforderlich ist:
- Risse, Abplatzungen oder Querschnittsverluste an tragenden Betonbauteilen
- Sichtbare oder messtechnisch nachgewiesene Bewehrungskorrosion
- Undichtigkeiten, die zu Grundwassergefährdung oder Exfiltration führen könnten
- Anstehende Sanierungen mit öffentlichen Fördermitteln, bei denen Leistungsverzeichnisse und Nachweise erforderlich sind
- Bauwerke, die unter laufendem Betrieb saniert werden müssen
- Komplexe Schadensbilder, bei denen die Ursache nicht eindeutig ist
Ein Ingenieur stellt sicher, dass die Schadensursache vollständig verstanden wird, das richtige Instandsetzungsprinzip gewählt wird und die Ausschreibung so formuliert ist, dass die ausführenden Firmen normkonform und qualitätsgesichert arbeiten. Das schützt langfristig vor Folgeschäden und unnötigen Kosten.
Wie die atd GmbH bei der Betonsanierung unterstützt
Die atd GmbH ist als Ingenieurbüro für Planungsaufgaben auf die Konzeption und Planung von Betonsanierungsmaßnahmen an Abwasseranlagen spezialisiert. Wir unterstützen kommunale und industrielle Betreiber dabei, den richtigen Sanierungsweg zu finden und die Maßnahmen fachgerecht zu planen und zu begleiten. Die praktische Ausführung, also Betonarbeiten, Beschichtungen oder Kanalsanierungen, übernehmen spezialisierte Fachfirmen, die wir im Rahmen unserer Planungsleistungen für Betoninstandsetzung koordinieren und überwachen.
Unsere Leistungen im Bereich Betonsanierung umfassen:
- Schadensanalyse und Konzeption: Wir entwickeln auf Basis der Zustandserfassung ein fundiertes Instandsetzungskonzept, das Ursachen, Schadensumfang und geeignete Verfahren berücksichtigt.
- Ausschreibung und Vergabe: Wir erstellen normkonforme Leistungsverzeichnisse und begleiten den Vergabeprozess, damit die richtigen Fachfirmen mit klar definierten Anforderungen beauftragt werden.
- Bauüberwachung: Wir begleiten die Ausführung fachlich und stellen sicher, dass Materialien und Verfahren den geplanten Anforderungen entsprechen.
- Dokumentation und Abnahme: Wir erstellen die erforderlichen Nachweise und Berichte für Behörden und Betreiber.
Als herstellerunabhängiges Büro beraten wir neutral und ausschließlich im Interesse unserer Auftraggeber. Kontaktieren Sie uns, um gemeinsam die beste Lösung für Ihre Betoninstandsetzung zu entwickeln. Vereinbaren Sie jetzt einen Beratungstermin mit unserem Team.
