Betonsanierung im Abwasserbereich ist wichtig, weil Betonbauwerke in Kanälen und Kläranlagen einem außergewöhnlich aggressiven chemischen und mechanischen Angriff ausgesetzt sind, der unbehandelt zu strukturellen Schäden und damit zu Umweltgefährdungen, Betriebsausfällen und hohen Folgekosten führt. Gerade die biogene Schwefelsäurekorrosion zerstört Beton in Abwasseranlagen deutlich schneller als in anderen Bauwerken. Die folgenden Fragen beleuchten, welche Schäden entstehen, wie sie sich entwickeln und wie eine fachgerechte Instandsetzung abläuft.
Welche Schäden entstehen typischerweise an Betonbauwerken im Abwasserbereich?

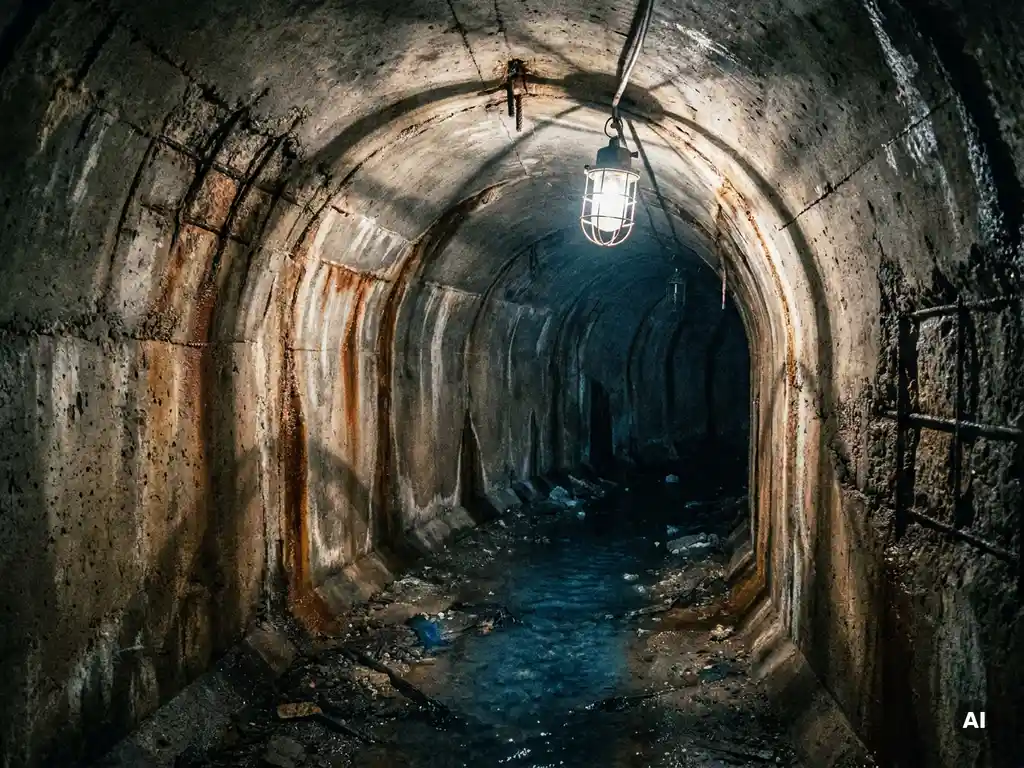

An Betonbauwerken im Abwasserbereich entstehen typischerweise Schäden durch chemische Korrosion, mechanischen Abrieb und biologischen Bewuchs. Die häufigsten Schadensbilder sind Betonauflösung, Rissbildung, Bewehrungskorrosion sowie der vollständige Verlust der Betondeckung. Diese Schäden gefährden die Standsicherheit und Dichtheit der Anlage.
Im Einzelnen lassen sich folgende Schadensarten unterscheiden:
- Chemischer Angriff: Säuren, insbesondere Schwefelsäure aus biologischen Prozessen, lösen den Zementstein auf und führen zu einer weichen, mürben Betonoberfläche.
- Bewehrungskorrosion: Dringt Feuchtigkeit oder eine aggressive Substanz bis zur Stahlbewehrung vor, rostet diese, dehnt sich aus und sprengt die Betondeckung ab.
- Mechanischer Abrieb: Fließende Abwässer mit Feststoffanteilen schleifen die Betonoberfläche kontinuierlich ab, besonders in Gerinnen und Schächten.
- Rissbildung: Temperaturschwankungen, Setzungen oder Überlastungen erzeugen Risse, durch die Schadstoffe eindringen und Exfiltration in den Boden ermöglicht wird.
- Biologischer Bewuchs: Algen, Pilze und Bakterien besiedeln Betonoberflächen und beschleunigen den chemischen Abbau.
Bleiben diese Schäden unbehandelt, schreiten sie exponentiell voran. Was als oberflächliche Korrosion beginnt, kann innerhalb weniger Jahre zu einem vollständigen Versagen der Bauwerkssubstanz führen. Regelmäßige Zustandserfassungen sind daher ein wesentlicher Bestandteil des Kanalbetriebs.
Wie entsteht biogene Schwefelsäurekorrosion in Kanälen und Kläranlagen?
Biogene Schwefelsäurekorrosion entsteht durch einen mehrstufigen biologischen Prozess: Sulfatreduzierende Bakterien bilden unter anaeroben Bedingungen im Abwasser Schwefelwasserstoff (H₂S). Dieser gasförmige Stoff steigt in den Luftraum des Kanals auf, wird dort von schwefeloxidierenden Bakterien zu Schwefelsäure umgewandelt und greift die Betonoberfläche direkt an.
Der Prozess verläuft in zwei klar trennbaren Phasen:
Phase 1: Schwefelwasserstoffbildung im Abwasser
In langsam fließenden oder stehenden Abwässern herrschen sauerstoffarme Bedingungen. Sulfatreduzierende Bakterien nutzen das im Abwasser gelöste Sulfat als Energiequelle und reduzieren es zu Schwefelwasserstoff. Besonders in langen Druckleitungen, flach geneigten Freispiegelkanälen und bei warmen Abwassertemperaturen ist die H₂S-Produktion erhöht.
Phase 2: Schwefelsäurebildung an der Betonoberfläche
Der aus dem Abwasser ausgasende Schwefelwasserstoff kondensiert an den feuchten Kanalwandungen oberhalb des Wasserspiegels. Dort siedeln sich thiobacillusartige Bakterien an, die H₂S zu Schwefelsäure oxidieren. Diese Säure reagiert mit dem Calciumhydroxid des Zementsteins und bildet wasserlösliche Calciumsulfate, die ausgewaschen werden. Der pH-Wert an der Betonoberfläche kann dabei auf Werte unter 1 sinken, was die Korrosionsgeschwindigkeit drastisch erhöht.
Die biogene Schwefelsäurekorrosion ist eine der bedeutendsten Schadensursachen im Abwasserbereich und erklärt, warum Betonbauwerke in Kanälen und Kläranlagen einer deutlich intensiveren Betoninstandsetzung bedürfen als vergleichbare Bauwerke im Hochbau.
Welche Verfahren werden bei der Betonsanierung im Abwasserbereich eingesetzt?
Bei der Betonsanierung im Abwasserbereich kommen je nach Schadensausmaß und Bauwerkstyp unterschiedliche Verfahren zum Einsatz. Die wichtigsten Methoden sind Beschichtungssysteme mit kunststoffbasierten Materialien, Spritzmörtelverfahren sowie das Einbringen von Inlinern. Die Wahl des Verfahrens hängt vom Schadensbild, der Geometrie und der geforderten Restnutzungsdauer ab.
Im Überblick werden folgende Verfahren unterschieden:
- Kunststoffbeschichtungen (z. B. Epoxidharz, PCC-Systeme): Aufgebrachte Schutzschichten versiegeln die Betonoberfläche gegen chemischen Angriff. Sie eignen sich besonders für Schächte, Becken und Bauwerke mit zugänglichen Oberflächen.
- Spritzmörtel und Reprofilierung: Geschädigte Betonbereiche werden mechanisch abgetragen und mit zementgebundenen oder kunststoffvergüteten Mörteln reprofiliert. Dieses Verfahren stellt die ursprüngliche Geometrie und Tragfähigkeit wieder her.
- Inliner-Verfahren: In Kanälen werden vorgefertigte Rohrsegmente oder Schlauchlinersysteme in den bestehenden Querschnitt eingebracht. Sie bieten eine vollständige Neubeschichtung des Kanalinneren ohne Aufgrabung.
- Flutungsverfahren mit Mörtel: Für schwer zugängliche Bereiche kann Mörtel eingepresst oder eingeflutet werden, um Hohlräume und Risse zu verfüllen.
- Kathodischer Korrosionsschutz: In Sonderfällen bei stark bewehrten Bauwerken wird elektrochemischer Schutz eingesetzt, um die Bewehrungskorrosion zu stoppen.
Entscheidend für die Dauerhaftigkeit ist die sorgfältige Untergrundvorbereitung. Nur ein ausreichend tragfähiger, von Schadstoffen befreiter Untergrund gewährleistet die Haftung des Sanierungssystems und damit die geforderte Nutzungsdauer.
Wann ist eine Betonsanierung wirtschaftlicher als ein Neubau?
Eine Betonsanierung ist in der Regel wirtschaftlicher als ein Neubau, wenn die tragende Bauwerksstruktur noch ausreichend intakt ist, die Schäden auf definierte Bereiche begrenzt sind und der Neubau mit unverhältnismäßig hohem Aufwand für Aufgrabungen, Betriebsunterbrechungen oder Umleitungsmaßnahmen verbunden wäre.
Folgende Kriterien sprechen für die Sanierung:
- Die Restsubstanz des Betons ist statisch noch tragfähig und der Schaden ist auf Oberflächen oder begrenzte Bereiche konzentriert.
- Eine grabungslose Sanierung ist möglich, was Verkehrsbeeinträchtigungen und Tiefbaukosten erheblich reduziert.
- Der Neubau würde eine komplette Betriebsunterbrechung erfordern, die bei einer Sanierung vermieden werden kann.
- Die Restnutzungsdauer nach Sanierung entspricht dem planerischen Bedarf der nächsten Jahrzehnte.
Umgekehrt kann ein Neubau sinnvoller sein, wenn das Bauwerk mehrere gleichzeitige Schadensbilder aufweist, die hydraulische Kapazität ohnehin nicht mehr den aktuellen Anforderungen entspricht oder wenn sich die Sanierungskosten einem Neubau annähern. Eine fundierte Wirtschaftlichkeitsbetrachtung, die Lebenszykluskosten, Betriebsunterbrechungen und die technische Lebensdauer beider Varianten berücksichtigt, ist in jedem Fall erforderlich.
Welche Normen und Regelwerke gelten für die Betoninstandsetzung im Abwasserbereich?
Für die Betoninstandsetzung im Abwasserbereich gelten sowohl allgemeine bautechnische Regelwerke als auch spezifische Normen der Wasserwirtschaft. Maßgebend sind die einschlägigen DIN-Normen für Betoninstandsetzung sowie die Regelwerke der Deutschen Vereinigung für Wasserwirtschaft, Abwasser und Abfall (DWA), die auf die besonderen Bedingungen im Abwasserbereich zugeschnitten sind.
Ohne auf einzelne Paragraphen einzugehen, lassen sich die relevanten Regelungsbereiche wie folgt zusammenfassen:
- Allgemeine Betoninstandsetzung: Europäische und nationale Normen definieren Anforderungen an Instandsetzungsmörtel, Beschichtungssysteme und die Untergrundvorbereitung.
- Abwasserspezifische Regelwerke: DWA-Merkblätter und -Arbeitsblätter regeln die Zustandserfassung, Zustandsbewertung und die Anforderungen an Sanierungsverfahren für Kanäle und Bauwerke.
- Materialanforderungen: Für Beschichtungen und Mörtel, die in Kontakt mit Abwasser stehen, gelten besondere Anforderungen hinsichtlich chemischer Beständigkeit und hygienischer Unbedenklichkeit.
- Wasserrechtliche Vorgaben: Gemäß den geltenden wasserrechtlichen Bestimmungen müssen Abwasseranlagen dauerhaft dicht und betriebssicher sein, was die Grundlage für Sanierungspflichten bildet.
Die Einhaltung dieser Regelwerke ist nicht nur rechtlich relevant, sondern sichert auch die technische Qualität und Dauerhaftigkeit der Sanierungsmaßnahme. Für Betreiber kommunaler und industrieller Abwasseranlagen empfiehlt sich eine enge Abstimmung mit erfahrenen Planungsbüros, die die relevanten Arbeitsbereiche kennen und die Normenlage im Blick behalten.
Wie läuft eine professionelle Betonsanierung im Abwasserkanal ab?
Eine professionelle Betonsanierung im Abwasserkanal läuft in mehreren aufeinanderfolgenden Phasen ab: Zustandserfassung, Schadensanalyse, Planung des Sanierungsverfahrens, Untergrundvorbereitung, Aufbringen des Sanierungssystems und abschließende Qualitätskontrolle. Jede Phase ist für den Gesamterfolg der Maßnahme entscheidend.
Zustandserfassung und Planung
Am Anfang steht die systematische Erfassung des Ist-Zustands. Spezialisierte Fachfirmen führen Kanalbefahrungen und Bauwerksinspektionen durch, deren Ergebnisse dokumentiert und bewertet werden. Auf Basis dieser Zustandsdaten erstellt das Planungsbüro die Sanierungsplanung: Es werden das geeignete Verfahren ausgewählt, die Materialien festgelegt und die Ausführung vorbereitet. Eine sorgfältige Planung vermeidet Fehler bei der Ausführung und sichert die Dauerhaftigkeit.
Ausführung und Qualitätssicherung
Die eigentliche Sanierungsausführung beginnt mit der Untergrundvorbereitung. Schadhafte Betonbereiche werden mechanisch oder durch Hochdruckwasserstrahlen abgetragen, bis ein tragfähiger Untergrund freigelegt ist. Anschließend wird das gewählte Sanierungssystem lagenweise aufgebracht und jede Lage auf Haftung, Schichtdicke und Oberflächenqualität geprüft. Nach Abschluss der Arbeiten erfolgt eine Abnahmeprüfung, die die Dichtheit und die Einhaltung der Planungsvorgaben bestätigt. Begleitende Bauüberwachung stellt sicher, dass die ausführenden Fachfirmen die Anforderungen der Planung konsequent umsetzen.
Wie die atd GmbH bei der Betonsanierung unterstützt
Als Ingenieurbüro für Planungsaufgaben in der Abwasserwirtschaft unterstützen wir Kommunen, Verbände und Industriebetriebe bei der fachgerechten Konzeption und Planung von Betonsanierungsmaßnahmen. Unsere Leistungen im Bereich der Betoninstandsetzung umfassen:
- Beratung zur Wahl des geeigneten Sanierungsverfahrens auf Basis der Schadensbilder und Randbedingungen
- Erstellung der vollständigen Sanierungsplanung einschließlich Leistungsverzeichnis und Ausschreibungsunterlagen
- Wirtschaftlichkeitsvergleiche zwischen Sanierung und Neubau
- Bauüberwachung und Qualitätssicherung während der Ausführung durch spezialisierte Fachfirmen
- Abstimmung mit Behörden und Berücksichtigung der geltenden technischen Regelwerke
Die praktische Umsetzung, wie Kanalbefahrungen, Betonabbruch oder die eigentliche Materialaufbringung, erfolgt durch spezialisierte Ausführungsfirmen. Wir planen, konzipieren und begleiten den gesamten Prozess fachkundig, damit Sie eine dauerhaft funktionierende und rechtssichere Lösung erhalten. Kontaktieren Sie uns, um gemeinsam die optimale Strategie für Ihre Betonbauwerke zu entwickeln.
